[Network] 이더넷 헤더 (Ethernet Header(Protocol))

이더넷

이더넷(Ethernet)은 컴퓨터 네트워크에서 사용하는 기술이다. LAN, MAN, WAN 등 거의 모든 네트워크 분야에서 활용되는 기술 규격이며, OSI 모델의 데이터 링크 계층에서 MAC 패킷과 프로토콜 형식을 정의한다.

개요

이더넷은 네트워크에서 각 기기들이 48비트 길이의 고유한 MAC 주소를 가지고 데이터를 주고 받을 수 있도록 만들어졌다.

헤더

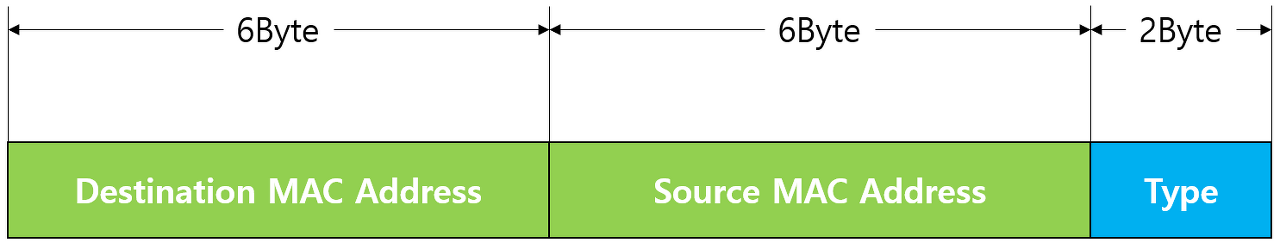

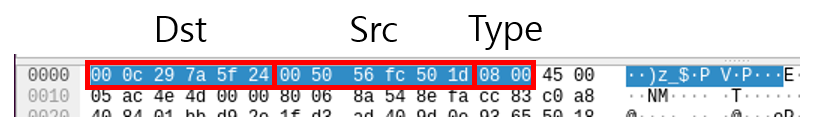

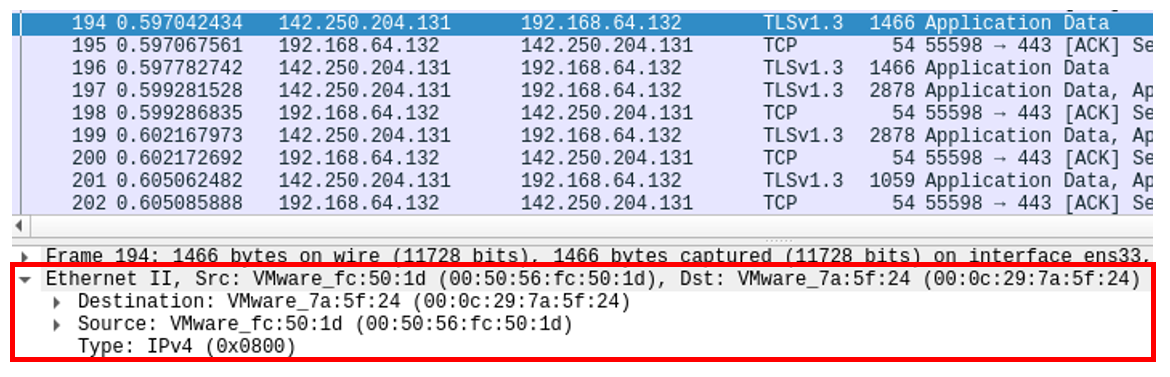

이더넷 헤더의 사이즈는 총 14바이트으로 이루어져 있으며, 6바이트의 도착지(Destination) 그리고 출발지(Source) MAC 주소, 2바이트의 Ethernet Type이 존재한다.



Ethernet Type에는 다음 계층의 프로토콜이 무엇인지 기록된다.

typedef struct _NETWORK_ETHERNET_HEADER
{
    unsigned char Destination[6]; /* Destination MAC Address */
    unsigned char Source[6];      /* Source MAC Address */
    unsigned short Type;          /* Ethernet Type */
} NETWORK_ETHERNET_HEADER, *PNETWORK_ETHERNET_HEADER;
